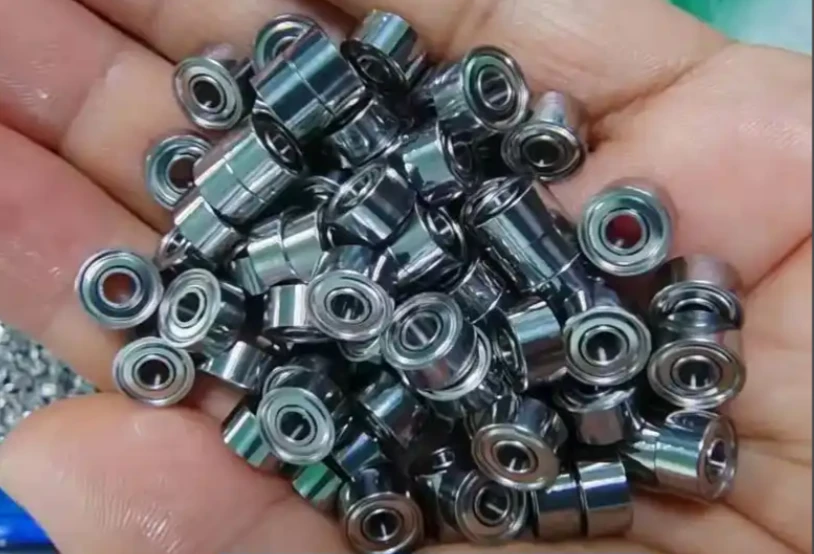

ตลับลูกปืน 693 เป็นตลับลูกปืนเม็ดกลมร่องลึกที่อยู่ในประเภทตลับลูกปืนพื้นฐานและทั่วไป- ซึ่งมีชื่อเสียงในด้านการจัดการโหลดในแนวรัศมีและแนวแกนปานกลาง ชื่อซีรีส์ "69" บ่งบอกถึงหน้าตัดที่บางมาก- ทำให้มีน้ำหนักเบามากและเหมาะสำหรับพื้นที่จำกัดอย่างยิ่ง ในฐานะแบบจำลองที่เป็นตัวแทนของตลับลูกปืนขนาดเล็กซีรีส์ 600 ความแม่นยำของขนาดเป็นไปตามมาตรฐานสากลอย่างเคร่งครัด และแบบจำลองอนุพันธ์ที่มีรูปแบบการปิดผนึกที่แตกต่างกันจะรักษาความสม่ำเสมอในพารามิเตอร์หลักในระดับสูง
พารามิเตอร์พื้นฐานของ 693 (ZZ&2RS):
ขนาดหลัก:เส้นผ่านศูนย์กลางภายใน (d) 3 มม. เส้นผ่านศูนย์กลางภายนอก (D) 8 มม. ความกว้าง (B) 3 มม. รุ่นหน้าแปลนบางรุ่นมีเส้นผ่านศูนย์กลางภายนอกของหน้าแปลนสูงถึง 9.5 มม. และความกว้างของหน้าแปลน 0.7-0.9 มม. โครงสร้างที่กะทัดรัดนี้ช่วยประหยัดพื้นที่ภายในอุปกรณ์ได้สูงสุด โดยปรับให้เข้ากับข้อกำหนดการออกแบบให้มีขนาดเล็กลงของเครื่องมือที่มีความเที่ยงตรงสูง
ความจุโหลด:โหลดไดนามิกพิกัดพื้นฐานถึง 474N และโหลดคงที่คือ 114-144N เทียบเท่ากับโหลดไดนามิกประมาณ 65 ปอนด์และโหลดคงที่ 25 ปอนด์ในหน่วยอิมพีเรียล ประสิทธิภาพนี้โดดเด่นในกลุ่มตลับลูกปืนขนาดเล็ก โดยสามารถรองรับโหลดรวมในแนวรัศมีและแนวแกนในอุปกรณ์ขนาดเล็กได้อย่างเสถียร
จำกัดความเร็ว:ความเร็วสูงสุดสามารถเข้าถึง 60,000 รอบต่อนาทีภายใต้การหล่อลื่นด้วยจาระบี และเพิ่มขึ้นอีกเป็น 67,000 รอบต่อนาที ภายใต้การหล่อลื่นด้วยน้ำมัน ซึ่งเกินขีดจำกัดความเร็วของตลับลูกปืนขนาดเล็กทั่วไปอย่างมาก โดยให้การสนับสนุนที่เชื่อถือได้สำหรับอุปกรณ์ปฏิบัติการที่มีความเร็วสูง-
เกรดความแม่นยำ:ผลิตภัณฑ์กระแสหลักตรงตามมาตรฐานความแม่นยำ ABEC-3 โดยที่โมเดลระดับสูง-บางรุ่นมีการควบคุมค่าเบี่ยงเบนระดับไมครอน-ได้ เมื่อใช้ร่วมกับลูกเหล็กความเที่ยงตรงสูงเกรด 10 จึงรับประกันการสั่นสะเทือนต่ำและความเสถียรสูงระหว่างการทำงาน
การสำรวจคุณลักษณะเชิงลึก-: ความก้าวหน้าด้านประสิทธิภาพที่ขับเคลื่อนโดยเทคโนโลยี
หากพารามิเตอร์ที่แม่นยำเป็นรากฐานของตลับลูกปืน 693 นวัตกรรมด้านวัสดุและการเพิ่มประสิทธิภาพโครงสร้างจะเป็นที่มาของความสามารถในการแข่งขันหลัก ในขณะที่ตลับลูกปืน 693 ยี่ห้อต่างๆ เน้นแง่มุมที่แตกต่างกันของกระบวนการผลิต ตลับลูกปืนทั้งหมดบรรลุความก้าวหน้าทางเทคโนโลยีตามข้อกำหนดหลักสามประการ: ความต้านทานการสึกหรอ การปิดผนึก และเสียงรบกวนต่ำ
1. การเลือกใช้วัสดุ: รับประกันความทนทานสำหรับสภาพการทำงานที่หลากหลาย

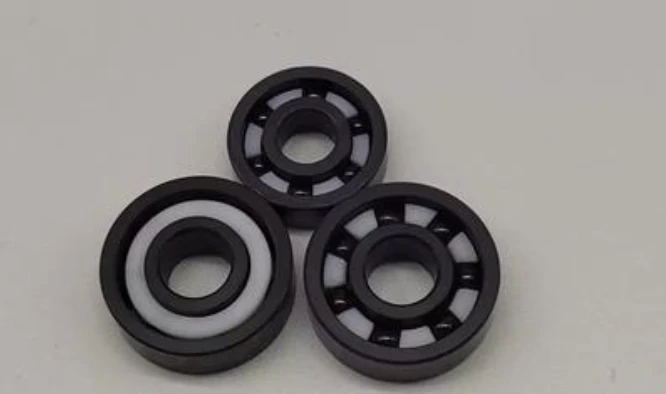

ตลับลูกปืนกระแสหลัก 693 ใช้เหล็กกล้าโครเมียมที่มีความบริสุทธิ์สูง-เป็นวัสดุฐาน ซึ่งมีความแข็งและความเหนียวที่ดีเยี่ยม หลังจากการอบชุบด้วยความร้อนอย่างแม่นยำ ความแข็งของพื้นผิวสามารถสูงถึง HRC58-62 ซึ่งช่วยเพิ่มความทนทานต่อการสึกหรอได้อย่างมีประสิทธิภาพ สำหรับการใช้งานเฉพาะ มีให้เลือกทั้งรุ่นสแตนเลสและเซรามิค: รุ่นสแตนเลสสามารถทนต่อสภาพแวดล้อมที่มีความชื้นและมีฤทธิ์กัดกร่อนเล็กน้อย เหมาะสำหรับเครื่องจักรอาหารและอุปกรณ์กลางแจ้ง ตลับลูกปืนเซรามิกซิลิคอนไนไตรด์ (Si₃N₄) ผสมผสานความทนทานต่ออุณหภูมิสูง (สามารถทนต่อสภาพแวดล้อมที่มีอุณหภูมิสูงมาก-) คุณสมบัติที่ไม่ใช่แม่เหล็ก และฉนวนไฟฟ้า ทำให้เหมาะอย่างยิ่งสำหรับอุปกรณ์ทางการแพทย์ MRI และเครื่องมือการบินและอวกาศ
2. การออกแบบการปิดผนึก: โล่ป้องกันเพื่ออายุการใช้งานที่ยาวนานขึ้น
ระบบซีลของตลับลูกปืน 693 มีสองประเภทหลัก: ส่วนต่อท้าย "ZZ" หมายถึงฝาครอบกันฝุ่นโลหะสอง- ซึ่งป้องกันการบุกรุกของฝุ่น ตะไบเหล็ก และสิ่งสกปรกที่เป็นของแข็งอื่นๆ ได้อย่างมีประสิทธิภาพ ในขณะเดียวกันก็รักษาเสถียรภาพของจาระบีภายใน เหมาะสำหรับอุปกรณ์อุตสาหกรรมและการใช้งานมอเตอร์ ส่วนต่อท้าย "2RS" หมายถึงซีลยางสอง-ด้าน ซึ่งให้การกันน้ำได้ในระดับหนึ่งและทำงานได้ดีกว่าในสภาพแวดล้อมที่มีความชื้น เช่น เครื่องทำความชื้นและปั๊มน้ำขนาดเล็ก การออกแบบการซีลทั้งสองแบบมีคุณลักษณะ "ไม่ต้องบำรุงรักษา-" ซึ่งช่วยลดต้นทุนการบำรุงรักษาอุปกรณ์ได้อย่างมาก
3. โครงสร้างที่มีความแม่นยำ: การสนับสนุนหลักสำหรับเสียงรบกวนต่ำและประสิทธิภาพสูง
ตลับลูกปืนไฮเอนด์ 693 มีการออกแบบหน้าแปลนในตัว หน้าแปลนรูปวงแหวนที่ด้านวงแหวนรอบนอกช่วยให้สามารถกำหนดตำแหน่งตามแนวแกนได้โดยตรง ลดความจำเป็นในการวางส่วนประกอบตำแหน่งเพิ่มเติม ทำให้กระบวนการติดตั้งง่ายขึ้น และปรับปรุงความแม่นยำในการประกอบ กรงภายในทำจากไนลอนหรือแผ่นเหล็ก และการออกแบบช่องกระเป๋าที่ได้รับการปรับปรุงให้ช่วยกระจายแรงที่สม่ำเสมอบนลูกเหล็ก เมื่อผสมผสานกับพื้นผิวร่องน้ำที่เฉียบคม-แล้ว เสียงในการทำงานของตลับลูกปืนจะถูกควบคุมให้ต่ำกว่า 35 เดซิเบล ซึ่งเป็นไปตามมาตรฐาน "EMQ (คุณภาพมอเตอร์ไฟฟ้า)" ซึ่งตรงตามข้อกำหนดด้านเสียงรบกวนต่ำ-ของเครื่องใช้ในครัวเรือนและอุปกรณ์ทางการแพทย์ได้อย่างสมบูรณ์แบบ
การประยุกต์ใช้งาน: "พลังจุลภาค" เจาะหลายสนาม
ด้วยขนาดที่กะทัดรัดและประสิทธิภาพที่เหนือกว่า ตลับลูกปืน 693 ได้กลายเป็น "ส่วนประกอบมาตรฐาน" ในสาขาระดับสูง-หลายแห่ง โดยมีการใช้งานครอบคลุมทั้งห่วงโซ่ตั้งแต่สินค้าอุปโภคบริโภคไปจนถึงการผลิตทางอุตสาหกรรม:
1. เครื่องใช้ไฟฟ้าและเครื่องใช้ในบ้านที่มีความแม่นยำ

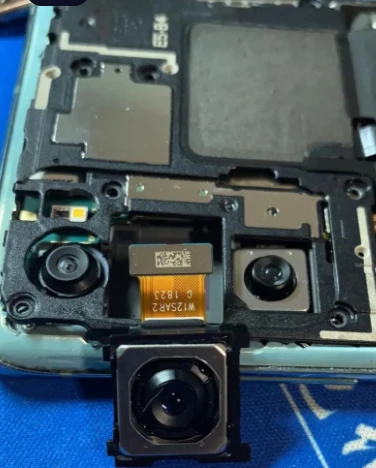

ในอุปกรณ์ต่างๆ เช่น เครื่องฟอกอากาศ พัดลมระบายความร้อนคอมพิวเตอร์ความเร็วสูง- เครื่องพิมพ์ สแกนเนอร์ เครื่องถ่ายเอกสาร และฮาร์ดไดรฟ์ แบริ่ง 693 ช่วยให้การทำงานของพัดลมและระบบส่งสัญญาณมีความเสถียรด้วยคุณลักษณะ-ความเร็วสูงและต่ำ-ที่มีเสียงรบกวน ในโมดูลกล้องและโดรนของสมาร์ทโฟน (มอเตอร์กิมบอล มอเตอร์โรเตอร์) ความแม่นยำระดับไมครอน-รองรับการหมุนส่วนประกอบทางแสงอย่างแม่นยำ ช่วยให้ถ่ายภาพได้ชัดเจนและถ่ายภาพทางอากาศได้อย่างมั่นคง
2. สาขาการแพทย์และการดูแลสุขภาพ

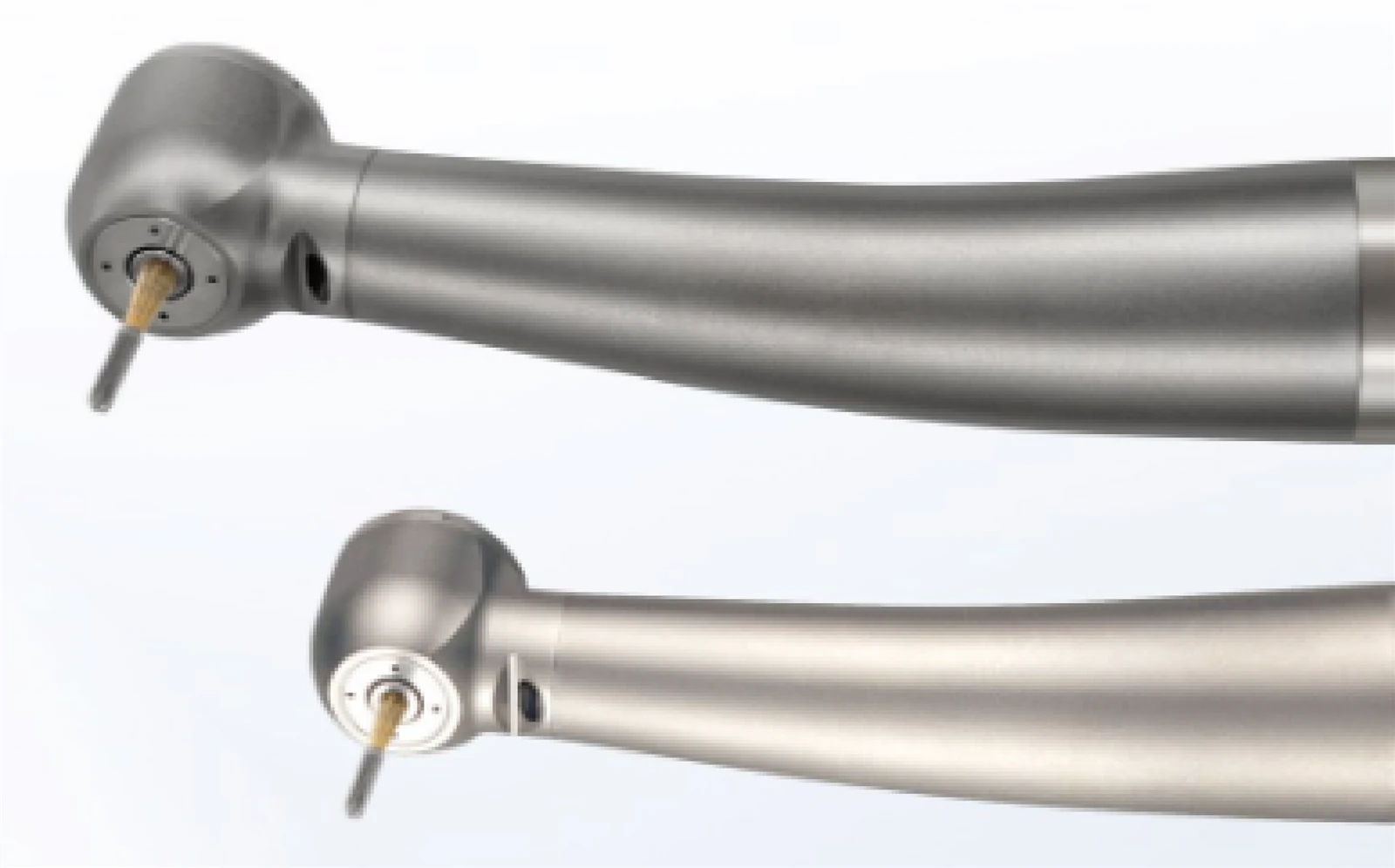

ในด้ามกรอฟันความเร็วสูง-ทางทันตกรรมและหุ่นยนต์ส่วนปลายหุ่นยนต์ผ่าตัด ตลับลูกปืน 693 ตัวต้องทนทานต่อการทำงานความถี่สูง-ด้วยความเร็วสูง ความแข็งแกร่งและความทนทานต่อการสึกหรอสูงช่วยให้มั่นใจได้ว่าอุปกรณ์สามารถทำงานได้อย่างต่อเนื่องนานกว่า 8 ชั่วโมงโดยไม่เกิดความเสียหาย ในอุปกรณ์ MRI และอุปกรณ์ช่วยการทำงานของปอด ตลับลูกปืนเซรามิก 693 ที่มีคุณสมบัติไม่-เป็นแม่เหล็กและทนต่อการกัดกร่อน- จะช่วยหลีกเลี่ยงการรบกวนของสนามแม่เหล็กในขณะเดียวกันก็รับประกันความปลอดภัยของผู้ป่วย
3. ภาคอุตสาหกรรมและอุปกรณ์พิเศษ

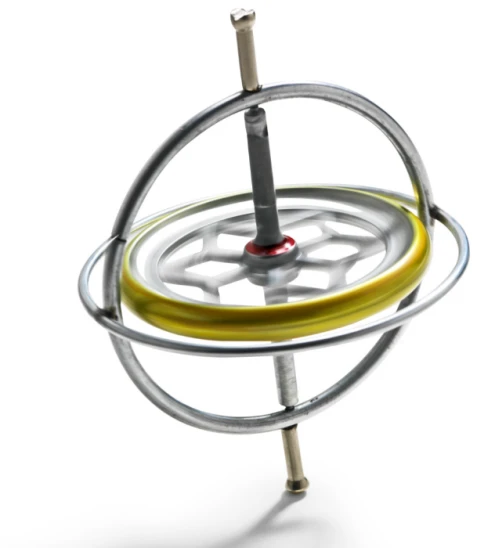

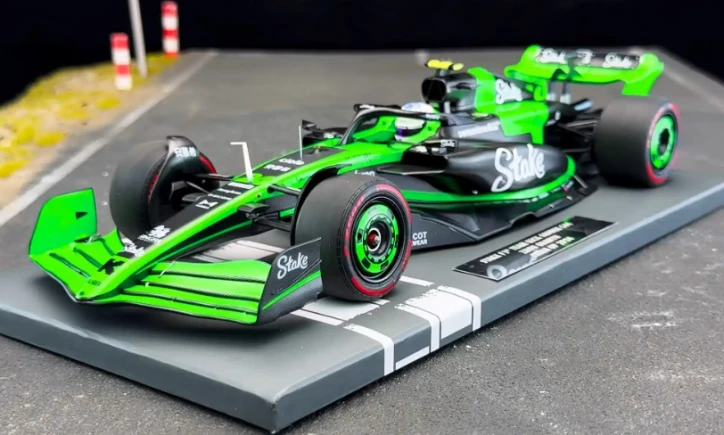

ในเซอร์โวมอเตอร์ขนาดเล็กและเซ็นเซอร์วัดการไหล คุณลักษณะความเร็วสูง-ของตลับลูกปืน 693 ช่วยให้แน่ใจได้ว่าการซิงโครไนซ์การรับสัญญาณและเอาต์พุตกำลังแม่นยำ ในรถแข่งและเครื่องยนต์โดรนรุ่นต่างๆ น้ำหนักเบา (เพียง 0.71-0.94 กรัมต่อหน่วย) และความสามารถในการรับน้ำหนักสูง- รองรับการเคลื่อนที่ด้วยความเร็วสูงและความทนทานที่ยาวนาน ในด้านการบินและอวกาศ ตลับลูกปืนเซรามิก 693 ถูกนำมาใช้ในไจโรสโคปดาวเทียม ซึ่งรักษาประสิทธิภาพการทำงานที่เสถียรในสภาพแวดล้อมที่มีอุณหภูมิแตกต่างกันอย่างมากและในสุญญากาศ ในอุปกรณ์หุ่นยนต์และระบบอัตโนมัติ ตลับลูกปืน 693 ชิ้นทำหน้าที่เป็นส่วนประกอบข้อต่อที่มีความแม่นยำในแขนหุ่นยนต์ขนาดเล็ก ระบบลำเลียง และระบบนำทาง
คู่มือการเลือก: การเลือกที่แม่นยำเพื่อตอบสนองความต้องการ
สำหรับสถานการณ์การใช้งานที่แตกต่างกัน การเลือกตลับลูกปืน 693 ควรเป็นไปตามหลักการหลักสามประการ: สำหรับสภาพการทำงานที่แห้งซึ่งต้องการความเร็วสูง ให้จัดลำดับความสำคัญของแบบจำลองโลหะ "ZZ" -ที่ปิดผนึก; สำหรับสภาพแวดล้อมที่มีความชื้นหรือข้อกำหนดในการกันน้ำ ยาง "2RS" -แบบปิดผนึกจะเหมาะสมกว่า สำหรับการใช้งานระดับสูง- เช่น ทางการแพทย์และการบินและอวกาศ แนะนำให้ใช้ตลับลูกปืนเซรามิกหรือตลับลูกปืนสแตนเลสที่มี ABEC-3 หรือความแม่นยำสูงกว่า
ตั้งแต่การตัดเฉือนที่มีความแม่นยำของเส้นผ่านศูนย์กลางภายใน 3 มม. ไปจนถึงการทำงานที่ความเร็วสูง-ที่ 60,000 รอบต่อนาที Bearing 693 รวบรวมความสามารถทางเทคโนโลยีของตลับลูกปืนขนาดเล็ก โดยแสดงความสามารถที่โดดเด่นภายในพื้นที่ขนาดเล็ก ในยุคปัจจุบันของการอัปเกรดการผลิตอัจฉริยะไปสู่ความแม่นยำและการย่อขนาด ตลับลูกปืนขนาดเล็กนี้กำลังกลายเป็น "แรงผลักดันด้วยกล้องจุลทรรศน์" สำหรับการอัพเกรดอุปกรณ์ ถือเป็นตำนานของ "ส่วนประกอบขนาดเล็กที่สร้างผลกระทบครั้งใหญ่" ในหลายดินแดนที่ไม่เคยมีใครรู้จัก ไม่ว่าจะเป็นความต้องการในการควบคุมต้นทุนของผู้ผลิตเครื่องใช้ไฟฟ้าในบ้านหรือความต้องการที่มีความแม่นยำสูง-ของอุปกรณ์ทางการแพทย์ ความสามารถรอบด้านของ Bearing 693 ทำให้เป็นตัวเลือกที่เชื่อถือได้ในการออกแบบทางวิศวกรรม
