ตลับลูกปืนเม็ดกลมร่องลึก ( ตลับลูกปืนเม็ดกลม)

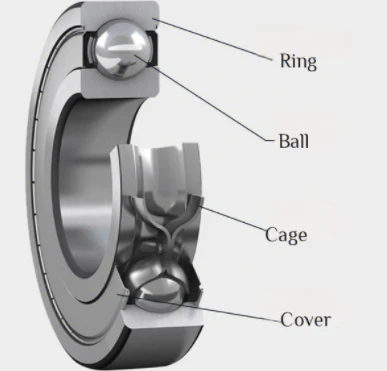

โครงสร้างของบอลร่องลึก

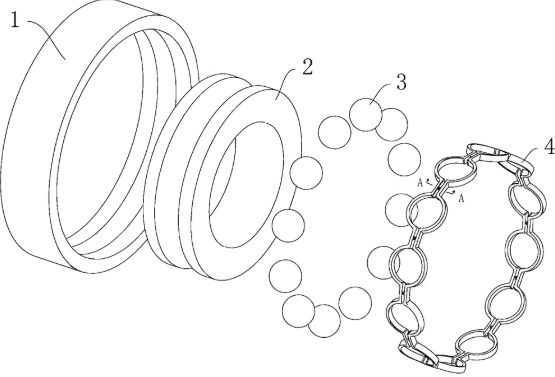

ตลับลูกปืนเม็ดกลมร่องลึกพื้นฐานประกอบด้วยวงแหวนรอบนอก วงแหวนด้านใน ชุดลูกปืนเหล็ก และชุดกรง ตลับลูกปืนเม็ดกลมร่องลึกมีสองประเภท: แถวเดี่ยวและแถวคู่ โครงสร้างลูกร่องลึกยังแบ่งออกเป็น 2 ประเภทคือแบบปิดผนึกและแบบเปิด แบบเปิดหมายความว่าตลับลูกปืนไม่มีโครงสร้างซีล ลูกกลิ้งร่องลึกแบบปิดผนึกแบ่งออกเป็น-ซีลกันฝุ่นและซีลกันน้ำมัน- ฝาครอบซีลกันฝุ่น-ทำจากแผ่นเหล็กประทับตราและทำหน้าที่เพียงเพื่อป้องกันไม่ให้ฝุ่นเข้าไปในร่องน้ำของตลับลูกปืนเท่านั้น ประเภทกันน้ำมัน-คือซีลกันน้ำมันแบบสัมผัส ซึ่งสามารถป้องกันจาระบีในตลับลูกปืนไม่ให้ล้นได้อย่างมีประสิทธิภาพ

โครงสร้างแบริ่ง:

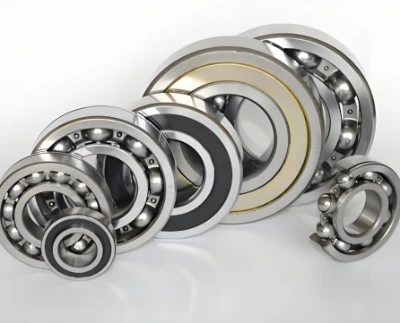

ตลับลูกปืนเม็ดกลมร่องลึกมีโครงสร้างที่เรียบง่ายและง่ายต่อการบรรลุความแม่นยำในการผลิตที่สูงกว่าประเภทอื่นๆ ดังนั้นจึงง่ายต่อการผลิตเป็นชุดจำนวนมากโดยมีต้นทุนการผลิตต่ำและมีการใช้กันอย่างแพร่หลาย นอกจากประเภทพื้นฐานแล้ว ตลับลูกปืนเม็ดกลมร่องลึกยังมีโครงสร้างที่หลากหลาย เช่น ตลับลูกปืนเม็ดกลมร่องลึกพร้อมฝาปิดกันฝุ่น ตลับลูกปืนเม็ดกลมร่องลึกพร้อมซีลยาง ตลับลูกปืนเม็ดกลมร่องลึกพร้อมร่องยึด ตลับลูกปืนเม็ดกลมร่องลึกที่มีความสามารถในการรับน้ำหนักมากและร่องลูกปืน และตลับลูกปืนเม็ดกลมร่องลึกแถวคู่-


ประเภทแบริ่ง
ตลับลูกปืนเม็ดกลมร่องลึกส่วนใหญ่จะใช้ในการรับแรงในแนวรัศมี แต่ก็มักจะใช้ในการรับแรงรวมในแนวรัศมีและแนวแกนด้วย โดยเฉพาะอย่างยิ่งเมื่ออุปกรณ์ทางกลมีความเร็วสูงและตลับลูกปืนกันรุนไม่เหมาะสม ตลับลูกปืนนี้สามารถใช้เพื่อรับภาระตามแนวแกนบริสุทธิ์แบบสองทิศทางและไม่ต้องการการบำรุงรักษาระหว่างการทำงาน เป็นตลับลูกปืนราคาถูก-และใช้กันอย่างแพร่หลาย รุ่นตลับลูกปืนเม็ดกลมร่องลึกคือ: ตลับลูกปืนเม็ดกลมร่องลึก (60000); ตลับลูกปืนเม็ดกลมร่องลึกพร้อมร่องยึดที่วงแหวนรอบนอก (60000N) ตลับลูกปืนเม็ดกลมร่องลึกพร้อมฝาครอบกันฝุ่นด้านหนึ่งและร่องยึดที่วงแหวนรอบนอกอีกด้านหนึ่ง (60000-ZN) ตลับลูกปืนเม็ดกลมร่องลึกพร้อมฝาปิดกันฝุ่นทั้งสองด้านและมีร่องยึดที่วงแหวนรอบนอก (60000-2ZN) ตลับลูกปืนเม็ดกลมร่องลึกพร้อมฝาปิดกันฝุ่นด้านหนึ่ง (60000Z) ตลับลูกปืนเม็ดกลมร่องลึกพร้อมฝาปิดกันฝุ่นทั้งสองด้าน (60000-2Z) ตลับลูกปืนเม็ดกลมร่องลึกพร้อมซีลด้านหนึ่ง (60000-LS, 60000-RZ) ตลับลูกปืนเม็ดกลมร่องลึกพร้อมซีลทั้งสองด้าน (60000-2LS, 60000-2RZ) ตลับลูกปืนเม็ดกลมร่องลึกพร้อมวงแหวนรอบนอกหน้าแปลน (F60000) ตลับลูกปืนเม็ดกลมร่องลึกพร้อมวงแหวนรอบนอกหน้าแปลนและฝาครอบกันฝุ่นด้านหนึ่ง (ชนิด F60000-Z) ตลับลูกปืนเม็ดกลมร่องลึกวงแหวนรอบนอกพร้อมฝาปิดกันฝุ่นทั้งสองด้าน (รุ่น F60000-2Z) รวม 11 แบบ
