คำอธิบายโดยละเอียดของเทคโนโลยีพรีโหลดตลับลูกปืนเม็ดกลมร่องลึก: หลักการ วิธีการ และการควบคุม

เชิงนามธรรม

พรีโหลดเป็นเทคโนโลยีสำคัญในการใช้งานตลับลูกปืน โดยเฉพาะอย่างยิ่งสำหรับตลับลูกปืนเม็ดกลมร่องลึก พรีโหลดที่เหมาะสมสามารถปรับปรุงความแข็งของตลับลูกปืน ความแม่นยำในการหมุน และอายุการใช้งานได้อย่างมาก ขณะเดียวกันก็ช่วยลดการสั่นสะเทือนและเสียงรบกวนด้วย บทความนี้จะอธิบายแนวคิดพื้นฐาน ฟังก์ชันหลัก วิธีการใช้งาน หลักการประมาณค่า และข้อควรพิจารณาในทางปฏิบัติสำหรับพรีโหลดตลับลูกปืนเม็ดกลมร่องลึกอย่างเป็นระบบ

Ⅰพรีโหลดคืออะไร?

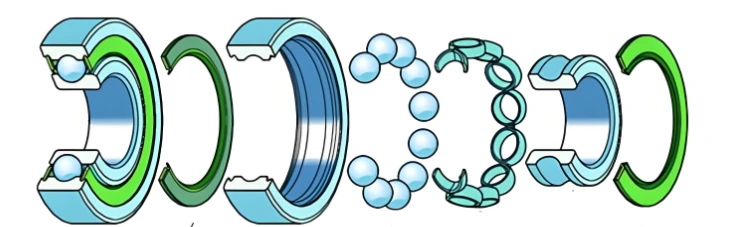

พรีโหลดหมายถึงการให้โหลดเริ่มต้นคงที่ในทิศทางตรงกันข้ามกับโหลดที่กำหนดกับแบริ่งระหว่างการติดตั้ง โหลดนี้สร้างสภาวะบีบอัดระหว่างองค์ประกอบกลิ้งของตลับลูกปืน (ลูกเหล็ก) และรางวิ่งวงแหวนด้านในและด้านนอก แม้ว่าจะไม่มีการจ่ายโหลดภายนอกก็ตาม ขจัดช่องว่างเริ่มต้นภายในตลับลูกปืน และแม้แต่สร้างระยะห่างเชิงลบจำนวนหนึ่ง (เช่น สถานะพรีโหลด)

พูดง่ายๆ ก็คือ พรีโหลดจะใช้แรงดันภายในกับตลับลูกปืนก่อนที่ตลับลูกปืนจะเริ่มทำงาน โดยเตรียม-แรงตึงไว้

Ⅱฟังก์ชั่นหลักของพรีโหลด

การใช้พรีโหลดที่เหมาะสมกับตลับลูกปืนเม็ดกลมร่องลึกให้ประโยชน์ดังต่อไปนี้:

1. ปรับปรุงความแข็งตามแนวแกนและแนวรัศมี:พรีโหลดทำให้เกิดการเสียรูปแบบยืดหยุ่นที่จุดสัมผัสระหว่างลูกบอลกับสนามแข่ง เมื่อรับภาระภายนอก แบริ่งจะต้องเอาชนะการเสียรูปเบื้องต้นนี้ก่อนจึงจะสามารถเคลื่อนที่ต่อไปได้ ส่งผลให้มีความต้านทานต่อการเสียรูปสูงขึ้น (เช่น ความแข็ง) นี่เป็นสิ่งสำคัญสำหรับงานที่ต้องการความแข็งสูง เช่น สปินเดิลและกระปุกเกียร์ของเครื่องมือกลที่มีความเที่ยงตรงสูง

2. ปรับปรุงความแม่นยำในการหมุน:พรีโหลดช่วยลดระยะหลบลูกปืนภายใน ลดการเล่นในแนวรัศมีและแนวแกนในเพลาได้อย่างมีประสิทธิภาพ และลดการรันเอาท์ของสปินเดิล จึงรับประกันความแม่นยำในการหมุนที่สูงขึ้น

3. ระงับการสั่นสะเทือนและเสียงรบกวน:เนื่องจากไม่มีระยะห่าง ลูกบอลจึงไม่ชนกันระหว่างการทำงาน ลดการสั่นสะเทือนและเสียงรบกวน และรับประกันการทำงานที่ราบรื่นยิ่งขึ้น

4. ยืดอายุความเมื่อยล้า (ภายใต้เงื่อนไขบางประการ):ภายใต้ภาระที่เบาหรือภาระที่มีทิศทางที่แตกต่างกัน พรีโหลดที่เหมาะสมสามารถกระจายโหลดอย่างสม่ำเสมอไปยังลูกบอลจำนวนมากขึ้น หลีกเลี่ยงความเครียดที่มากเกินไปเฉพาะจุด และอาจยืดอายุความล้าของตลับลูกปืนได้ อย่างไรก็ตาม โปรดทราบว่าการโหลดล่วงหน้าที่มากเกินไปอาจทำให้อายุการใช้งานของตลับลูกปืนสั้นลงอย่างมาก

Ⅲ. โหลดวิธีการสมัครล่วงหน้า

ขึ้นอยู่กับว่าสามารถปรับพรีโหลดได้หลังการใช้งานหรือไม่ สามารถจัดหมวดหมู่เป็นพรีโหลดตำแหน่งคงที่หรือ-พรีโหลดแรงดันคงที่ โดยทั่วไปแล้ว ตลับลูกปืนเม็ดกลมร่องลึกจะใช้พรีโหลดตำแหน่งคงที่-

 1. โหลดตำแหน่งล่วงหน้า-คงที่

ตำแหน่งตามแนวแกนสัมพัทธ์ของวงแหวนด้านในและด้านนอกของแบริ่งได้รับการแก้ไขโดยกลไกเพื่อให้ได้พรีโหลดคงที่ จำนวนพรีโหลดจะถูกกำหนดระหว่างการติดตั้งและไม่สามารถเปลี่ยนแปลงได้ วิธีการทั่วไปได้แก่:

    ①การใช้น็อตล็อค:น็อตกดวงแหวนด้านในของแบริ่งเข้ากับไหล่เพลาหรือตัวเว้นระยะ

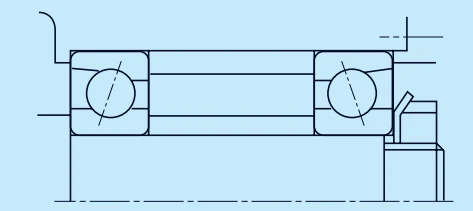

    ②การใช้ตัวเว้นวรรคก่อน-:ตัวเว้นระยะกราวด์ที่มีความแม่นยำ-ซึ่งมีความยาวที่คำนวณได้อย่างแม่นยำจะถูกวางไว้ระหว่างวงแหวนด้านในหรือด้านนอกของตลับลูกปืนสองตัว เมื่อขันให้แน่นด้วยฝาปิดปลายหรือน็อต ความยาวของตัวเว้นระยะจะกำหนดจำนวนพรีโหลด นี่เป็นวิธีที่ใช้กันทั่วไปและเชื่อถือได้ที่สุด

    ③การปรับฝาปิดท้าย:วงแหวนรอบนอกของตลับลูกปืนจะถูกขันให้แน่นโดยการปรับตำแหน่งของฝาปิดท้ายตัวเรือนตลับลูกปืน

2. โหลดแรงดันคงที่

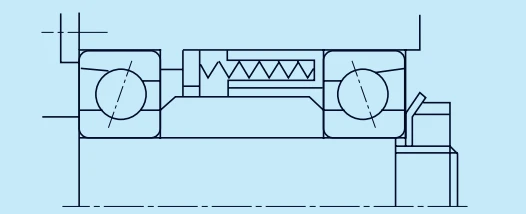

วิธีนี้ใช้องค์ประกอบยืดหยุ่น เช่น สปริง (ดิสก์สปริง คอยล์สปริง) เพื่อให้พรีโหลดคงที่กับตลับลูกปืน ข้อดีของมันคือพรีโหลดยังคงมีเสถียรภาพแม้ว่าอุณหภูมิของตลับลูกปืนจะเพิ่มขึ้นหรือสึกหรอก็ตาม วิธีการนี้ค่อนข้างจะพบได้ไม่บ่อยนักกับตลับลูกปืนเม็ดกลมร่องลึก และพบได้บ่อยกว่ากับตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม

Ⅳ การประมาณค่าพรีโหลดและปัจจัยที่มีอิทธิพล

การโหลดล่วงหน้าไม่ใช่ค่าที่คำนวณได้อย่างแม่นยำ แต่เป็นพารามิเตอร์ทางวิศวกรรมที่ต้องอาศัยการแลกเปลี่ยนและการประมาณค่า-อย่างครอบคลุมตามเงื่อนไขและวัตถุประสงค์ในการปฏิบัติงาน (ความแข็งแกร่ง ความแม่นยำ และอายุการใช้งาน)

โดยทั่วไปแล้ว พรีโหลดจะอยู่ที่ 20% ถึง 30% ของโหลดการทำงานสูงสุดที่คาดไว้ สำหรับการใช้งานที่มีความเร็วสูง- พรีโหลดควรต่ำลงเพื่อลดการสร้างความร้อน สำหรับการใช้งานที่ต้องการความแข็งสูง สามารถเพิ่มพรีโหลดได้อย่างเหมาะสม

ความสัมพันธ์ระหว่างปริมาณพรีโหลดและแรงพรีโหลด: หลังจากใช้พรีโหลดแล้ว จะมีความสัมพันธ์แบบไม่เชิงเส้นระหว่างการเคลื่อนที่ตามแนวแกนภายในตลับลูกปืน (เช่น พรีโหลด δ) และผลลัพธ์แรงพรีโหลด (F₀) ซึ่งเป็นไปตามทฤษฎีการสัมผัสของเฮิร์ตเซียน โดยทั่วไป พรีโหลดจะเป็นสัดส่วนกับกำลัง 3/2 ของพรีโหลด (F₀ ∝ δ^(3/2)) ซึ่งหมายความว่าการเพิ่มพรีโหลดเล็กน้อยอาจส่งผลให้พรีโหลดเพิ่มขึ้นอย่างมาก

ปัจจัยที่มีอิทธิพลสำคัญ:

ความคลาดเคลื่อนพอดี:การรบกวนที่พอดีระหว่างตลับลูกปืน เพลา และตัวเรือนจะลดระยะห่างจากเดิมของตลับลูกปืนลงบางส่วน และส่งผลต่อพรีโหลดทางอ้อมอย่างมีประสิทธิภาพ

ผลกระทบของอุณหภูมิ:ในระหว่างการทำงานของระบบ อาจมีความแตกต่างของอุณหภูมิระหว่างวงแหวนด้านในและด้านนอกของแบริ่ง ส่งผลให้อัตราการขยายตัวทางความร้อนที่แตกต่างกัน ซึ่งสามารถเปลี่ยนพรีโหลดที่ตั้งไว้ล่วงหน้าได้ โดยปกติแล้ว อุณหภูมิของวงแหวนด้านในจะสูงกว่าวงแหวนด้านนอก ส่งผลให้พรีโหลดเพิ่มขึ้น ซึ่งจะต้องพิจารณาในระหว่างการออกแบบ

ข้อผิดพลาดในการตัดเฉือน:ข้อผิดพลาดของการตั้งฉากและการขนานกันในบ่าเพลาและส่วนปลายของตัวเว้นระยะอาจทำให้พรีโหลดไม่สม่ำเสมอและยังทำให้เกิดโมเมนต์การโก่งงอเพิ่มเติมอีกด้วย

Ⅴอันตรายจากพรีโหลดที่ไม่เหมาะสม

พรีโหลดไม่เพียงพอ: ความล้มเหลวในการกำจัดระยะห่างอย่างมีประสิทธิภาพ ทำให้เกิดความแข็งต่ำ ความแม่นยำต่ำ ตลอดจนการสั่นสะเทือนและเสียงรบกวนสูง

โหลดล่วงหน้ามากเกินไป: นี่เป็นสถานการณ์ที่พบบ่อยและเป็นอันตราย ส่งผลให้:

อุณหภูมิที่เพิ่มขึ้นอย่างรุนแรง: แรงเสียดทานเพิ่มขึ้นและการสร้างความร้อนอย่างมาก การหล่อลื่นล้มเหลว: อุณหภูมิสูงทำให้ประสิทธิภาพของน้ำมันหล่อลื่น/จาระบีเสื่อมลงหรือเกิดคาร์บอน

ชีวิตที่เหนื่อยล้าลดลงอย่างมาก: ความเครียดจากการสัมผัสที่มากเกินไปทำให้เกิดการหลุดร่วงก่อนวัยอันควร

การใช้พลังงานที่เพิ่มขึ้น: แรงบิดที่เพิ่มขึ้น

Ⅵ. ข้อสรุปและข้อเสนอแนะ

พรีโหลดเปรียบเสมือนดาบสองคม- การใช้พรีโหลดกับตลับลูกปืนเม็ดกลมร่องลึกเป็นวิธีที่มีประสิทธิภาพในการปรับปรุงประสิทธิภาพของอุปกรณ์ แต่การใช้งานจะต้องเป็นไปตามหลักวิทยาศาสตร์และด้วยความระมัดระวัง

วัตถุประสงค์ที่ชัดเจน: ขั้นแรก ให้ชี้แจงว่าพรีโหลดมีจุดประสงค์เพื่อปรับปรุงความแข็ง ความแม่นยำ หรือลดการสั่นสะเทือนหรือไม่

การกลั่นกรอง:แม้ว่าจะต้องเป็นไปตามข้อกำหนดด้านประสิทธิภาพ ให้ใช้พรีโหลดที่น้อยที่สุดที่เป็นไปได้ "ดีกว่าโหลดเกิน" คือหลักการออกแบบที่สำคัญ

การพิจารณาที่ครอบคลุม:ปัจจัยที่มีอิทธิพลทั้งหมด รวมถึงความพอดี อุณหภูมิที่เพิ่มขึ้น และความแม่นยำในการตัดเฉือน จะต้องได้รับการพิจารณาอย่างครอบคลุมในระหว่างการออกแบบ

การเลือกสเปเซอร์:สำหรับตลับลูกปืนวิกฤตที่ใช้เป็นคู่ แนะนำให้ใช้ตัวเว้นวรรคก่อน-กราวด์สำหรับการวางตำแหน่งและการโหลดล่วงหน้า นี่เป็นวิธีการที่เชื่อถือได้มากที่สุดในการควบคุมพรีโหลด

การตรวจสอบภาคปฏิบัติ:ค่าพรีโหลดที่เหมาะสมมักต้องมีการตรวจสอบและการปรับซ้ำหลายครั้งผ่านการทดลอง (เช่น การทดสอบอุณหภูมิที่เพิ่มขึ้น การสั่นสะเทือน และความแข็ง) สำหรับการใช้งานทั่วไปส่วนใหญ่ ตลับลูกปืนเม็ดกลมร่องลึกมาตรฐานสามารถทำงานได้โดยมีระยะห่างน้อยที่สุด (C0, CN) เทคโนโลยีการโหลดล่วงหน้าจะใช้เป็นหลักในเครื่องจักรที่มีความแม่นยำและอุปกรณ์อุตสาหกรรมที่มีข้อกำหนดด้านประสิทธิภาพพิเศษ
