เทคโนโลยีแบริ่ง: ข้อต่อที่แม่นยำของอุปกรณ์การแพทย์สมัยใหม่

ตั้งแต่ข้อมือที่ว่องไวของหุ่นยนต์ผ่าตัดที่มีการบุกรุกน้อยที่สุด ไปจนถึงการหมุนข้อสะโพกเทียมแบบเงียบๆ ตลับลูกปืนระดับมิลลิเมตร-กำลังขับเคลื่อนการปฏิวัติเทคโนโลยีทางการแพทย์อย่างเงียบๆ ด้วยความแม่นยำและความน่าเชื่อถือที่น่าอัศจรรย์

ในการแพทย์แผนปัจจุบัน ตลับลูกปืนแม้จะเล็ก แต่ก็สามารถแบกรับน้ำหนักแห่งชีวิตได้ ส่วนประกอบที่มีความแม่นยำเหล่านี้ไม่เพียงแต่สนับสนุนการทำงานของอุปกรณ์ทางกายภาพเท่านั้น แต่ยังทำหน้าที่เป็นเทคโนโลยีหลักที่เอาชนะความท้าทายทางเทคนิคหลายประการ รวมถึงความเข้ากันได้ทางชีวภาพ การทำงานแบบปลอดเชื้อ และการควบคุมที่แม่นยำ

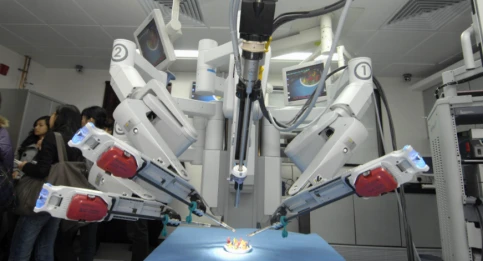

เมื่อแขนหุ่นยนต์ผ่าตัดเย็บหลอดเลือดด้วยความแม่นยำ 0.1-องศา เมื่ออุปกรณ์ MRI หมุนโดยไม่มีการรบกวนในสนามแม่เหล็กแรงสูง และเมื่อหุ่นยนต์นาโนส่งยาตามเป้าหมายในกระแสเลือด ทั้งหมดนี้ได้รับการสนับสนุนอย่างเงียบเชียบโดยเทคโนโลยีตลับลูกปืนทางการแพทย์เฉพาะทาง ข้อมูลต่อไปนี้จะช่วยให้คุณเข้าใจคุณลักษณะของตลับลูกปืนและรุ่นทั่วไปที่ใช้ในอุปกรณ์ทางการแพทย์ต่างๆ:

1. ตลับลูกปืนเม็ดกลมร่องลึกทางการแพทย์ทั่วไป- (การป้องกันแบบปิดผนึกขั้นพื้นฐาน)

ตลับลูกปืนประเภทนี้มีซีลยางสองด้าน- (2RS) เป็นหลัก ซึ่งรับประกันทั้งการป้องกันของเหลวและแรงเสียดทานต่ำ

6800-2RS

ขนาด: 10 มม. × 19 มม. × 5 มม

คุณลักษณะ: การออกแบบเกรดทางการแพทย์- สแตนเลสสตีล (AISI 304/440C) พร้อมซีลสัมผัสเพื่อป้องกันคราบเลือดและการบุกรุกของสารฆ่าเชื้อในระหว่างการผ่าตัด

การใช้งาน: เพลาหมุนสำหรับเครื่องมือผ่าตัด กลไกการปรับเก้าอี้ไฟฟ้าทางการแพทย์

694-2RS

ขนาด: 4 มม. × 11 มม. × 4 มม

ลักษณะเด่น: การออกแบบขนาดเล็กเหมาะกับพื้นที่ขนาดกะทัดรัด ทำจากเหล็ก GCr15 ที่มีพื้นผิวชุบโครเมียม-หรือสแตนเลสทั้งหมด ด้วยความเร็วสูงสุด 40,000 รอบต่อนาที ตรงตามข้อกำหนดด้านไดรฟ์ของสว่านทันตกรรมและกล้องเอนโดสโคป

การใช้งาน: สปินเดิลมอเตอร์สำหรับเครื่องมือผ่าตัดแบบมือถือ ข้อต่อสำหรับเครื่องมือผ่าตัดที่มีการบุกรุกน้อยที่สุด

627-2RS

ขนาด: 7 มม. × 22 มม. × 7 มม

คุณลักษณะ: ความแม่นยำระดับ EMQ- (เฉพาะมอเตอร์- ระดับความเงียบ Z3 ซีลเสริมแรง PTFE- ระดับการกันฝุ่นและน้ำ IP54

การใช้งาน: โมดูลส่งกำลังสำหรับเลื่อยกระดูกไฟฟ้าและหน่วยผ่าตัดด้วยไฟฟ้าความถี่สูง-

2.การใช้งานแบริ่งในขาเทียมและโครงกระดูกภายนอก

ตลับลูกปืนเม็ดกลมร่องลึกมิเนียเจอร์/เบรคเกอร์ขนาดเล็ก (สำหรับข้อต่อนิ้ว/มือ)

694-2RS

ขนาด: 4 มม. (เส้นผ่านศูนย์กลางภายใน) × 11 มม. (เส้นผ่านศูนย์กลางภายนอก) × 4 มม. (ความหนา)

คุณลักษณะ: ซีลยางสอง-ด้าน (2RS) ป้องกันฝุ่นและของเหลวในร่างกาย การออกแบบที่เงียบ ค่าสัมประสิทธิ์แรงเสียดทานต่ำ ทำจากเหล็กแบริ่ง (GCr15) หรือสแตนเลส (304/440) พร้อมการเคลือบพื้นผิวเพื่อเพิ่มความต้านทานการกัดกร่อน

การใช้งาน: บานพับนิ้วเทียม ข้อต่อแบบหมุนขนาดเล็ก

696-ZZ/2RS

ขนาด: 6 มม. × 15 มม. × 5 มม

คุณลักษณะ: อุปกรณ์เสริมฝาครอบกันฝุ่นโลหะ (ZZ) สองด้าน-หรือซีลยาง (2RS) ความเร็วสูงสุด 32,000 รอบต่อนาที (การหล่อลื่นด้วยจาระบี) โหลดแบบไดนามิก 1.35 kN; รุ่นสเตนเลสสตีล (เช่น 440) เหมาะสำหรับขาเทียมที่ต้องสัมผัสกับเหงื่อ

การใช้งาน: กลไกการหมุนข้อมือ, ส่วนประกอบการส่งผ่านขาเทียมน้ำหนักเบา

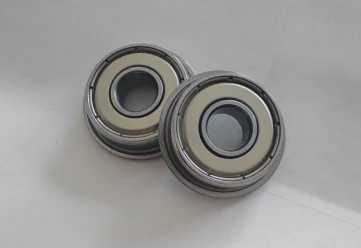

F688-2RS

ขนาด: 8 มม. × 18 มม. × 1 มม. (พร้อมหน้าแปลน)

คุณสมบัติ: การออกแบบหน้าแปลนช่วยอำนวยความสะดวกในการตรึงแนวแกนและลดพื้นที่การติดตั้ง ซีลสอง-ป้องกันการรั่วไหลของจาระบี ทำให้เหมาะสำหรับข้อต่อที่มีการเคลื่อนไหวบ่อยครั้ง

การใช้งาน: เพลาเทียมขนาดกะทัดรัดและข้อต่อมุมที่ปรับได้

3.การใช้งานแบริ่งในเครื่องช่วยหายใจ

เมื่อการทำงานของปอดภายในลดลง เครื่องช่วยหายใจจะช่วยให้ผู้ป่วยมีชีวิตอยู่ได้ ตลับลูกปืนของเรามีบทบาทสำคัญในเรื่องนี้ ตลับลูกปืนเม็ดกลมร่องลึกส่วนใหญ่จะใช้ในชิ้นส่วนแกนกลางที่เคลื่อนที่ เช่น ระบบขับเคลื่อนมอเตอร์ เทอร์โบแฟน และกลไกควบคุมวาล์ว ต้องเป็นไปตามข้อกำหนดที่เข้มงวดสำหรับความเข้ากันได้ของสภาพแวดล้อมปลอดเชื้อ เสียงต่ำ การบำรุงรักษา-การทำงานฟรี และ-ความเสถียรของความเร็วสูง

พัดลมเทอร์โบในเครื่องช่วยหายใจต้องการความเร็วสูงมาก (โดยทั่วไปคือ 20,000–50,000 รอบต่อนาที) เพื่อรักษากระแสลมให้คงที่ ดังนั้น ตลับลูกปืนจะต้องมีขนาดกะทัดรัด -แรงเสียดทานต่ำ และรั่ว-แน่น

618/8-2RS

ขนาด: 8 มม. (เส้นผ่านศูนย์กลางภายใน) × 16 มม. (เส้นผ่านศูนย์กลางภายนอก) × 4 มม. (ความหนา)

คุณลักษณะ: ซีลยางสอง-ด้าน (2RS) ช่วยป้องกันของเหลวในร่างกายและสารฆ่าเชื้อ การหล่อลื่นด้วยจาระบี ความเร็วในการทำงานสูงสุด 42,000 รอบต่อนาที และโหลดไดนามิกสูงถึง 1.60 กิโลนิวตัน สแตนเลสสตีล (AISI 304/440C) ได้รับการรับรองความเข้ากันได้ทางชีวภาพตามมาตรฐาน ISO 10993 การใช้งาน: เพลาหลักของพัดลมเทอร์โบชาร์จเจอร์ ส่วนรองรับโรเตอร์ของมอเตอร์ไมโคร DC

694-2RS

ขนาด: 4 มม. × 11 มม. × 4 มม

คุณสมบัติ : ความเร็วสูงสุด 40,000 รอบต่อนาที ระดับความเงียบ Z3; ลูกเซรามิกเสริม (ซิลิคอนไนไตรด์) ช่วยลดแรงเสียดทาน 40% ลดความร้อนของมอเตอร์

การใช้งาน: เพลาขับไมโครมอเตอร์สำหรับวาล์วควบคุมการไหลของออกซิเจน

D/WR1-5-2Z (อัลตร้า-ไมโคร)

ขนาด: 2.38 มม. × 7.938 มม. × 3.571 มม

คุณสมบัติ: ฝาครอบกันฝุ่น Bimetallic (ZZ), การหล่อลื่นด้วยน้ำมัน, ความเร็ว 160,000 รอบต่อนาที; การเคลือบ DLC บนเหล็ก GCr15 ช่วยยืดอายุการสึกหรอได้สามเท่า

การใช้งาน: ส่วนประกอบที่หมุนได้อย่างแม่นยำในกลไกป้อนกลับของเซ็นเซอร์

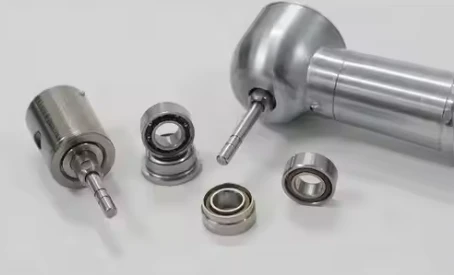

4.การประยุกต์แบริ่งในเทคโนโลยีทันตกรรม

ในด้านทันตกรรม ตลับลูกปืนเม็ดกลมร่องลึกส่วนใหญ่จะใช้ใน-หัวกรอฟันทันตกรรมความเร็วสูง ระบบขับเคลื่อนสำหรับหน่วยรักษาทางทันตกรรม และอุปกรณ์สร้างภาพทางทันตกรรม ต้องเป็นไปตามข้อกำหนดที่เข้มงวด เช่น ความเร็วสูงพิเศษ- ความเข้ากันได้กับสภาพแวดล้อมที่ปลอดเชื้อ เสียงรบกวนต่ำ และอายุการใช้งานยาวนาน

ซีรีส์ SR144 (รุ่นคอร์-ความเร็วสูง)

ขนาด: 3.175 × 6.35 × 2.38 มม. (อินเทอร์เฟซมาตรฐานอุตสาหกรรม- เข้ากันได้กับด้ามจับทันตกรรมทั่วไป)

ความเร็ว: 350,000–450,000 รอบต่อนาที (วัดที่ 250 kPa)

เสียงรบกวน: น้อยกว่าหรือเท่ากับ 65–70 dB (โครงสร้างแบริ่งยืดหยุ่น + การออกแบบลดเสียงรบกวนของลูกบอลเซรามิก)

วัสดุ: วงแหวน: สเตนเลสสตีล 440C (ผ่านกรรมวิธีสุญญากาศ- ความแข็ง HRC 60+)

องค์ประกอบการกลิ้ง: ลูกบอลเซรามิก Si₃N₄ ซิลิคอนไนไตรด์ (ความแข็ง 2000 HV, การเสียรูปจากการเหวี่ยงหนีศูนย์กลางเพียง 40% ของลูกบอลเหล็ก)

กรง: โพลีอิไมด์ TORLON (-หล่อลื่นตัวเอง ทนความร้อน- ถึง 260 องศา )

Lifespan: Clinically proven >6 เดือน (แรงบิดสูญเสีย<8% after 200 autoclave cycles)

ซีรีส์ SMR (แบบปรับได้พิเศษ-แบบไมโคร)

รุ่นตัวแทน: SMR74ZZ, SMR84ZZ, SMR105ZZ

ช่วงขนาด: ID 1–5 มม. (เช่น SMR74ZZ: 1.5 × 4 × 1.6 มม.)

ความเร็ว: 300,000–400,000 รอบต่อนาที (สำหรับการใช้งานที่แม่นยำ เช่น การรักษารากฟัน)

คุณสมบัติ: การออกแบบหน้าแปลนในตัวช่วยลดการสั่นสะเทือนตามแนวแกน ระดับเสียงน้อยกว่าหรือเท่ากับ 68 dB

ยิ่งคุณเรียนรู้เกี่ยวกับตลับลูกปืนมากเท่าไร คุณก็ยิ่งตระหนักถึงความแพร่หลายของตลับลูกปืนมากขึ้นเท่านั้น ในสังคมสมัยใหม่ สิ่งเหล่านี้กลายเป็นส่วนสำคัญในชีวิตประจำวันของเรา ในฐานะผู้ผลิตตลับลูกปืนมืออาชีพในประเทศจีน เรานำเสนอโซลูชั่นตลับลูกปืนเฉพาะทางแก่ลูกค้าอย่างสม่ำเสมอ เรายินดีต้อนรับคำถามและการสนทนาของคุณ
