ความหมายและแนวคิดพื้นฐานของตลับลูกปืน UCF

ตลับลูกปืน UCF เป็นระบบการกำหนดมาตรฐานสำหรับตลับลูกปืนเม็ดกลมแบบสอดพร้อมตัวเรือน ชื่อนี้สื่อถึงคุณลักษณะทางโครงสร้างที่ชัดเจน "UC" ย่อมาจาก "insert ball bearing with set screws" และ "F" หมายถึง "ตัวเครื่องทรงสี่เหลี่ยม" ชุดตลับลูกปืนนี้รวมตลับลูกปืนกลิ้งและตัวเรือนไว้ในหน่วยเดียว และเป็นส่วนประกอบแบบโมดูลาร์ที่พร้อมสำหรับการติดตั้ง

------จากมุมมองของมาตรฐานสากล UCF อยู่ในระบบรหัสผลิตภัณฑ์ของบริษัทตลับลูกปืนของญี่ปุ่น เช่น NTN และ NSK ในมาตรฐานจีน JB/T 6640-2007 สอดคล้องกับรหัส "UCFU" ซึ่งหมายถึงโครงสร้างประเภทสกรูชุดเบาะนั่งแบบสี่เหลี่ยมโดยเฉพาะ

การออกแบบหลักของตลับลูกปืน UCF:

พื้นผิวด้านนอกของวงแหวนรอบนอกเป็นทรงกลมซึ่งตรงกับรูด้านในทรงกลมของที่นั่งแบริ่ง โครงสร้างนี้ช่วยให้ตลับลูกปืนมีความสามารถในการปรับแนวได้เอง- (โดยปกติจะยอมให้มีการเบี่ยงเบนแกนสูงสุด 2.5 องศา ) ซึ่งสามารถชดเชยการเบี่ยงเบนที่เกิดจากการโค้งงอของเพลาหรือการวางแนวการติดตั้งที่ไม่ดีได้อย่างมีประสิทธิภาพ ตลับลูกปืนถูกเติมจาระบีไว้ล่วงหน้า-และติดตั้งโครงสร้างซีลสองชั้นเมื่อออกจากโรงงาน มีคุณลักษณะของการทำงานที่เสถียร-ในระยะยาวในสภาพแวดล้อมที่รุนแรง เช่น ฝุ่นและความชื้น ซึ่งช่วยให้-กระบวนการติดตั้งและบำรุงรักษาไซต์งานง่ายขึ้นอย่างมาก

วัสดุและลักษณะทั่วไปของตลับลูกปืน UCF

การเลือกใช้วัสดุของตลับลูกปืน UCF ส่งผลโดยตรงต่อประสิทธิภาพและสถานการณ์ที่เกี่ยวข้อง ส่วนใหญ่ประกอบด้วยวัสดุสามประเภท: ตัวลูกปืน ตัวเบาะนั่ง และส่วนประกอบการซีล

วัสดุตัวแบริ่งคืออะไร?

กระแสหลักใช้เหล็กแบริ่งโครเมียมคาร์บอนสูง GCr15 (ชนิดแข็งเต็มที่) ซึ่งให้ความต้านทานการสึกหรอและความล้าที่ดีเยี่ยม ในสภาพแวดล้อมที่มีการกัดกร่อน เหล็กแบริ่งสแตนเลส AISI440 (9Cr18) ถูกนำมาใช้โดยคำนึงถึงทั้งการป้องกันสนิมและคุณสมบัติทางกล การใช้งานพิเศษ เช่น เครื่องจักรด้านอาหาร ยังใช้ทองเหลืองชุบนิกเกิล-หรือเหล็กโครเมียม เพื่อตอบสนองข้อกำหนดด้านสุขอนามัยและความต้านทานการกัดกร่อนของสารเคมี

วัสดุที่นั่งคืออะไร?

ที่นั่งสี่เหลี่ยม (ประเภท F) ส่วนใหญ่ทำจากเหล็กหล่อ (เช่น เหล็กหล่อสีเทา) ซึ่งมีความแข็งแกร่งและลดการสั่นสะเทือนสูง และเหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรม-งานหนัก สำหรับสถานการณ์ที่มีน้ำหนักเบาหรือทนต่อการกัดกร่อน- จะใช้โพลีโพรพีลีนเสริมแรง (PP+ใยแก้ว) และพื้นผิวหุ้มด้วยสแตนเลส AISI 304 การออกแบบประเภทนี้พบได้ทั่วไปในอุปกรณ์แปรรูปอาหารและยา

วัสดุส่วนประกอบเสริมคืออะไร?

แหวนซีลมักทำจากยางไนไตรล์ NBR ซึ่งมีความสมดุลระหว่างความต้านทานการสึกหรอและความยืดหยุ่น กรงทำจากเหล็กคาร์บอน F1 ประทับตรา ปลอกเยื้องศูนย์และสกรูด้านบนทำจากเหล็กโครเมี่ยมชุบแข็งบนพื้นผิว-

การวิเคราะห์การออกแบบโครงสร้างของตลับลูกปืน UCF

ชุดตลับลูกปืน UCF เป็นการผสมผสานอย่างแม่นยำระหว่างตลับลูกปืนทรงกลมด้านนอกและเบาะนั่งทรงสี่เหลี่ยม การออกแบบโครงสร้างประกอบด้วยคุณสมบัติที่สำคัญดังต่อไปนี้:

กลไกการกระชับ

ตลับลูกปืน UC มีสกรูยึดอยู่ที่หน้าแปลนวงแหวนด้านใน ซึ่งสามารถล็อคได้โดยตรงบนแกนลำแสงโดยไม่จำเป็นต้องวางตำแหน่งไหล่ โครงสร้างนี้สะดวกกว่าสำหรับการปรับตำแหน่งตามแนวแกนมากกว่าประเภท UK (รูเรียว) และประเภท UEL (ปลอกเยื้องศูนย์กลาง) เมื่อขันสกรูให้แน่น โปรดทราบ: โหลดตามแนวแกนต้องไม่เกิน 20% ของโหลดไดนามิกที่กำหนดเพื่อหลีกเลี่ยงการคลายเนื่องจากการโอเวอร์โหลด

ระบบซีล

ใช้ซีลแบบสัมผัสสอง- (โดยปกติคือโครงเหล็ก + ซีลยาง) และเติมด้วยจาระบีที่ทำจากลิเธียม-ซึ่งมีอายุการใช้งานยาวนาน โครงสร้างการซีลสามารถป้องกันฝุ่นและไอน้ำจากการบุกรุกได้อย่างมีประสิทธิภาพ และให้การหล่อลื่นตลอดชีวิต (ภายใต้สภาวะการทำงานปานกลาง)

การออกแบบการติดตั้งที่นั่ง

ด้านล่างของเบาะนั่งทรงสี่เหลี่ยมมีรูยึดสี่รูซึ่งยึดเข้ากับฐานอุปกรณ์ด้วยสลักเกลียว ระยะห่างของรูเป็นแบบมาตรฐาน (เช่น 70×70 มม. สำหรับ UCF205) เพื่อให้มั่นใจว่าสามารถใช้แทนกันได้ การออกแบบบอส (เช่นรุ่น UCFS) สะดวกสำหรับการติดตั้งในพื้นที่แคบ

ลักษณะหลักและข้อได้เปรียบทางเทคนิคของตลับลูกปืน UCF

ตลับลูกปืน UCF มีลักษณะโดดเด่นหลายประการในการใช้งานทางอุตสาหกรรม:

1. การจัดตำแหน่งตัวเอง-และป้องกัน-ความสามารถในการรับน้ำหนักที่ผิดปกติ

การผสมผสานระหว่างเส้นผ่านศูนย์กลางภายนอกทรงกลมและช่องเสียบลูกปืนทำให้มีช่วงกึ่งกลาง ±1 องศา -2.5 องศา เพื่อชดเชยการโค้งงอของเพลาหรือข้อผิดพลาดในการตั้งศูนย์กลาง เหมาะอย่างยิ่งสำหรับระบบเพลายาว (เช่น สายพานลำเลียง)

2. การป้องกันสูงและการบำรุงรักษาต่ำ

การออกแบบซีลสองชั้น (มักมีฝาปิดกันฝุ่น) ทำให้ระดับการป้องกันสูงถึง IP55 หรือสูงกว่า การออกแบบหล่อลื่นล่วงหน้า-จากโรงงานช่วยลดขั้นตอนการทำความสะอาดและการหยอดน้ำมันเบื้องต้น ซึ่งช่วยลดต้นทุนการบำรุงรักษา

3. การรับน้ำหนัก-และความทนทาน

ยกตัวอย่าง UCF212-J7 โหลดไดนามิกพิกัดพื้นฐานสูงถึง 52,000N ขีดจำกัดภาระเมื่อล้าอยู่ที่ 1,530N และช่วงอุณหภูมิในการทำงานอยู่ที่ -20 องศา ~120 องศา ซึ่งเหมาะสำหรับภาระหนักและสภาพแวดล้อมที่ผันผวนของอุณหภูมิ ตัวเครื่องเหล็กหล่อสีเทาช่วยปรับปรุงความแข็งของระบบและลักษณะการหน่วงให้ดียิ่งขึ้น

4. ความง่ายในการติดตั้ง

โครงสร้างแบบรวมช่วยลดความจำเป็นในการปรับตั้งศูนย์กลางระหว่างตลับลูกปืนและเบาะนั่ง และเบาะนั่งทรงสี่เหลี่ยมสามารถยึดได้โดยตรงด้วยสลักเกลียว ช่วยลดระยะเวลาในการประกอบอุปกรณ์ได้มากกว่า 40% การติดตั้งรุ่นทั่วไป เช่น UCF211 จำเป็นต้องขันสกรูด้านบนและสลักเกลียวฐานให้แน่นเท่านั้น

พื้นที่การใช้งานหลักของตลับลูกปืน UCF

เนื่องจากความทนทานและความสามารถในการปรับตัวตามสภาพแวดล้อม ตลับลูกปืน UCF จึงถูกนำมาใช้กันอย่างแพร่หลายในด้านต่อไปนี้:

อุตสาหกรรมหนักและระบบลำเลียง

รับภาระหนักในเครื่องจักรทำเหมืองและลูกกลิ้งลำเลียงโรงถลุงเหล็ก รุ่นทั่วไป เช่น ตลับลูกปืนที่นั่งเหล็กหล่อ UCF212-J7 ใช้ในระบบสายพานลำเลียงในสายการผลิต

การคุ้มครองสิ่งแวดล้อมและสิ่งอำนวยความสะดวกสาธารณะ

ตลับลูกปืน UCF213 ใช้เป็นพิเศษกับเครื่องเติมอากาศและเพลาปั๊มในอุปกรณ์บำบัดน้ำเสีย ความต้านทานการกัดกร่อนและคุณสมบัติการปิดผนึกสามารถทนต่อสภาพแวดล้อมของเสียได้

วัสดุก่อสร้างและการผลิตกระจก

ลูกกลิ้งและสายพานลำเลียงของสายการผลิตกระจกฉนวนใช้ตลับลูกปืนขนาดใหญ่- (เส้นผ่านศูนย์กลางภายใน 75 มม.) เช่น UCF215 ซึ่งสามารถทนต่ออุณหภูมิและฝุ่นสูงได้

เครื่องจักรการเกษตรและการก่อสร้าง

ซีรีส์ UCF200 ใช้กันอย่างแพร่หลายในระบบส่งกำลังของรถแทรกเตอร์และเครื่องเก็บเกี่ยว การออกแบบป้องกันฝุ่น-เหมาะสำหรับสภาพแวดล้อมภาคสนามที่มีฝุ่นมาก

อุตสาหกรรมอาหารและยา

ซีรีส์ UCF/CXA ที่มีตัวเครื่อง PP และฝาปิดสเตนเลสสตีลเป็นไปตามมาตรฐานด้านสุขอนามัยของ FDA และใช้ในสายการผลิต เครื่องคัดแยก ฯลฯ สามารถทนต่อการกัดกร่อนของผงซักฟอกต้านเชื้อแบคทีเรียได้

มิติตลับลูกปืน uCF

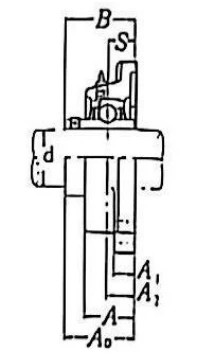

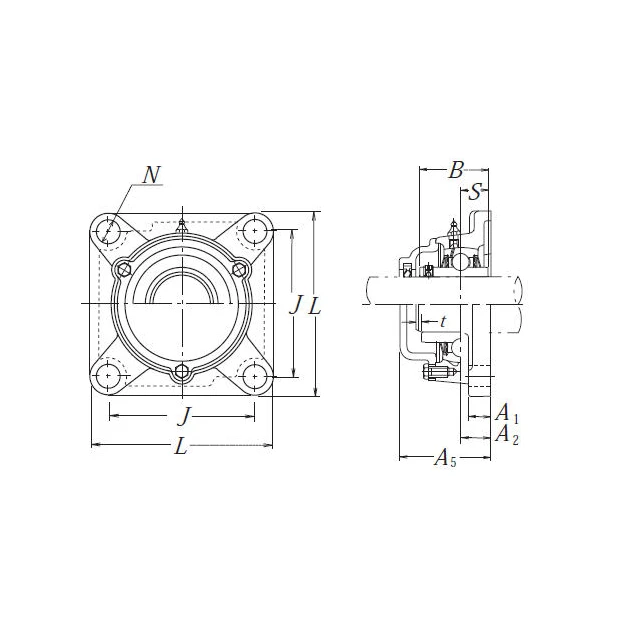

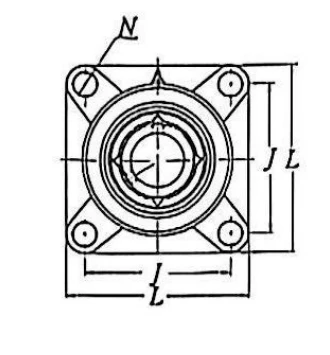

UCF ซีรีส์ productcate-330-355 productcate-200-353

หมายเลขหน่วย	ขนาด (มม. นิ้ว)										น้ำหนัก (กก.)
หมายเลขหน่วย	d	L	J	อาริโซน่า	A1	A	A0	N	S	B	น้ำหนัก (กก.)
UCF201	12มม	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF202	15มม	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF203	17มม	85	64	15	12	25,5	33.3	12	12.7	31	0.60
UCF204	20มม	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF204-12	3/4 นิ้ว	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF205	25มม	95	70	16	14	27	35.8	12	14.3	34.1	0.80
UCF205-16	3/4 นิ้ว	95	70	16	14	27	3S.8	12	14.3	34.1	0.80
UCF206	30มม	108	83	18	14	31	40.2	12	15.9	38.1	1.05
UCF206-18	1-1/8 นิ้ว	108	83	18	14	31	40.2	12	15.9	38.1	1.05
UCF207	35มม	117	92	19	16	34	44.4	14	17.5	42.9	1.45
UCF207-20	1-1/4 นิ้ว	117	92	19	16	34	44.4	14	17.5	42.9	1.45
UCF208	40มม	130	102	21	16	36	51.2	16	19	49.2	1.84
UCF208-24	1-1/2 นิ้ว	130	102	21	16	36	51.2	16	19	49.2	1.84
UCF209	45มม	137	105	22	18	38	52.2	16	19	49.2	2.15
UCF209-28	1-3/4 นิ้ว	137	105	22	18	38	52.2	16	19	49.2	2.15
UCF210	50มม	143	111	22	18	40	54.6	16	19	51.6	2.45
UCF210-30	1-7/8 นิ้ว	143	111	22	18	40	54.6	16	19	S1.6	2.45
UCF211	55มม	162	130	25	20	43	58.4	19	22.2	55.6	3.10
UCF211-32	2 นิ้ว	162	130	25	20	43	58.4	19	22.2	55.6	3.10
UCF212	60มม	175	143	29	20	48	68.7	19	25.4	65.1	4.15
UCF212-36	2-1/4 นิ้ว	175	143	29	20	48	68.7	19	25.4	65.1	4.15
UCF213	65มม	187	149	30	22	50	69.7	19	25.4	65.1	5.00
UCF213-40	2-1/2 นิ้ว	187	149	30	22	50	69.7	19	25.4	65.1	5.00
UCF214	70มม	193	152	31	22	54	75.4	19	30.2	74.6	5.60
UCF214-44	2-3/4 นิ้ว	193	152	31	22	54	75.4	19	30,2	74.6	5.60
UCF215	75มม	200	159	34	22	56	78.5	19	33.3	77.8	6.90
UCF215-48	3 นิ้ว	200	159	34	22	56	78.5	19	33.3	77.8	6.90
UCF216	80มม	208	165	34	22	58	83.3	23	33.3	82.6	7.50
UCF217	85มม	220	175	36	24	63	87.6	23	34.1	85.7	9.60
UCF216	90มม	235	137	40	24	68	96.3	23	39.7	96	12.10
