ตลับลูกปืนเม็ดกลมร่องลึกแถวเดียว

หน้าหลัก/สินค้า/ ตลับลูกปืนเม็ดกลมร่องลึก ( ตลับลูกปืนเม็ดกลม)/ตลับลูกปืนเม็ดกลมร่องลึกแถวเดียว
ประเภท

ตลับลูกปืนเม็ดกลมร่องลึกแถวเดียวคืออะไร





ตลับลูกปืนเม็ดกลมร่องลึกแถวเดี่ยวเป็นส่วนประกอบทางกลชนิดหนึ่งที่ใช้กันอย่างแพร่หลายในสภาพแวดล้อมที่มีความเร็วสูงและมีเสียงรบกวนต่ำ โครงสร้างส่วนใหญ่รับภาระในแนวรัศมีและรองรับภาระตามแนวแกนบางส่วนผ่านการออกแบบร่องวงแหวนด้านในและด้านนอก ตลับลูกปืนมีรูปแบบการซีลที่หลากหลาย รวมถึงประเภทฝาครอบกันฝุ่นและประเภทแหวนซีลยาง ประเภทที่มีวงแหวนซีลถูก-ปิดผนึกไว้ล่วงหน้าด้วยจาระบีคุณภาพสูง-เพื่อลดแรงบิดจากการเสียดสี เหมาะสำหรับมอเตอร์ อุปกรณ์เกียร์ แขนกล การผลิตรถยนต์ เครื่องอัดอากาศ เครื่องจักรกลการเกษตร และสาขาอื่นๆ







โครงสร้างของบอลร่องลึกแถวเดียว







1748835137757

วงแหวนด้านในและด้านนอก



ฟังก์ชั่น: โครงสร้างหลักที่รับน้ำหนักและเป็นรางเคลื่อนที่สำหรับตัวกลิ้ง

รายละเอียดโครงสร้าง:
การออกแบบร่อง: ร่องน้ำวงแหวนด้านในและด้านนอกเป็นร่องโค้งลึกต่อเนื่อง (รัศมีความโค้ง 51.5% -53% ของเส้นผ่านศูนย์กลางลูกบอล) เพื่อให้มั่นใจว่าลูกบอลกลิ้งได้อย่างราบรื่น


วัสดุ: เหล็กแบริ่งโครเมียมคาร์บอนสูง (เช่น GCr15) ความแข็งในการชุบแข็งถึง 60-64 HRC


การรักษาพื้นผิว: ร่องน้ำนั้นเสร็จสิ้นแล้ว-เป็นพิเศษ โดยมีความหยาบน้อยกว่าหรือเท่ากับ Ra 0.05μm เพื่อลดการสูญเสียแรงเสียดทาน
คุณสมบัติที่สำคัญ: วงแหวนด้านในมีการรบกวนที่พอดีกับเพลา และวงแหวนด้านนอกมีการเปลี่ยนผ่านที่พอดีกับเบาะนั่งของแบริ่ง

1748835548100
องค์ประกอบกลิ้ง:ลูกเหล็ก

ฟังก์ชัน: สื่อหลักสำหรับส่งโหลด ลดแรงเสียดทานโดยการกลิ้ง
พารามิเตอร์ทางเทคนิค:
วัสดุ: เหล็กแบริ่ง AISI 52100 (ธรรมดา) หรือสแตนเลส AISI 440C (ทนต่อการกัดกร่อน)
ความแม่นยำ: เกรด G10 (ความทนทานต่อเส้นผ่านศูนย์กลาง ±0.5μm) ความคลาดเคลื่อนทรงกลมน้อยกว่าหรือเท่ากับ0.08μm


ปริมาณ: จัดเรียงตามสูตร "Z+2" (Z คือจำนวนเต็ม) เพื่อให้แน่ใจว่ามีการกระจายโหลดที่สม่ำเสมอ
รูปแบบพิเศษ: ลูกบอลเซรามิก (Si₃N₄) ใช้สำหรับสถานการณ์-ความเร็ว/ความเป็นฉนวนสูง

1748837518261
กรง/รีเทนเนอร์

ฟังก์ชั่น: แยกลูกเหล็ก รักษาระยะห่างสม่ำเสมอ และป้องกันการชนกัน

พิมพ์:

กรงเหล็กประทับตรา: เหล็กกล้าคาร์บอนต่ำ 08F (การบำบัดด้วยฟอสเฟต), อุปกรณ์อุตสาหกรรมทั่วไป (ต้นทุนที่เหมาะสมที่สุด)

กรงพลาสติกวิศวกรรม :PA66 + 30% เสริมใยแก้ว สภาพความเร็วสูง (ค่า dmn > 1 × 10⁶)

กรงทองแดงกลึง: ทองเหลืองตะกั่ว HPb59-1 สภาพแวดล้อมที่มีอุณหภูมิสูง/สุญญากาศ (ทนต่อ 350 องศา)

1748837684799
การหล่อลื่น

ฟังก์ชั่น: ลดแรงเสียดทานและการสึกหรอ กระจายความร้อน และป้องกันสนิม

วิธีการหล่อลื่น:

การหล่อลื่นด้วยจาระบี (คิดเป็น 90% ของการใช้งาน):

เติมล่วงหน้า-ด้วยจาระบีลิเธียมอุณหภูมิสูง-อุณหภูมิสูง- (NLGI เกรด 2) พร้อมสารเติมแต่ง MoS₂

การบำรุงรักษา-อายุการใช้งานฟรี: 10,000 ชั่วโมง (สภาพการทำงานปกติ)

การหล่อลื่นด้วยน้ำมัน:

น้ำมันไฮโดรคาร์บอนสังเคราะห์ (ISO VG 10-32) สำหรับฉากที่มีความเร็วสูง

การหล่อลื่นที่เป็นของแข็ง:

Microporous polymer ดูดซับน้ำมันหล่อลื่นป้องกันการรั่วซึม (พิเศษสำหรับเครื่องจักรอาหาร)

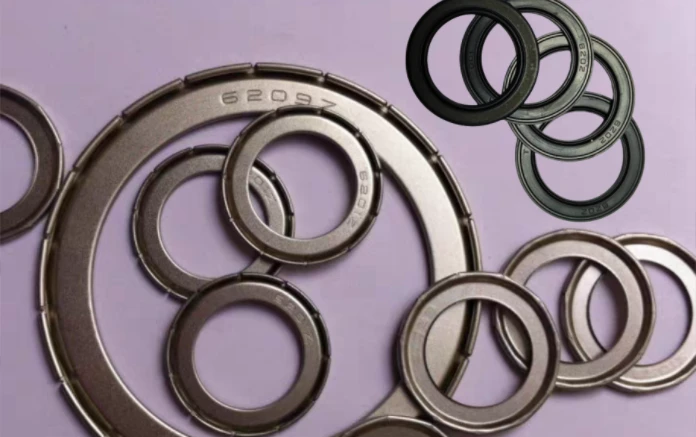

1748840021593

ซีล/โล่

ฟังก์ชัน: ป้องกันไม่ให้สารปนเปื้อนเข้ามาและกักเก็บสารหล่อลื่น


พิมพ์ โครงสร้าง ระดับการป้องกัน ผลกระทบจากแรงเสียดทาน สถานการณ์ที่เกี่ยวข้อง
เปิด /

ไอพี00

 / สภาพแวดล้อมที่สะอาด
ซีลเหล็ก แผ่นเหล็กปั๊มขึ้นรูป (ไม่-สัมผัส)

IP5X

 ต่ำ สภาพแวดล้อมความเร็วปานกลางกันฝุ่น
ซีลยาง (2RS) ซีลหน้าสัมผัสปาก NBR

IP6X

 ปานกลาง กันฝุ่นและกันน้ำ (อุตสาหกรรมทั่วไป)
ซีลยางฟลูออโร วัสดุที่มีอุณหภูมิสูง FKM

IP6X

 ปานกลางถึงสูง อุณหภูมิสูง/สภาพแวดล้อมทางเคมี



ตลับลูกปืนเม็ดกลมร่องลึกแถวเดียว



page-422-357                 page-335-338

page-888-140

ช่องรูปร่าง V -ช่องรูปร่างแบน ช่องรูปร่าง L-





● ชุดผลิตภัณฑ์ที่บริษัทจัดการ:

1. มอเตอร์สตาร์ทหลัก 699ZZ - สำหรับมอเตอร์ขนาดเล็ก (รถสองล้อไฟฟ้า/รถสามล้อ)

2. 6001ZZ--สกู๊ตเตอร์เคลื่อนที่แบบสองล้อไฟฟ้า\\สกู๊ตเตอร์ไฟฟ้า;

ตลับลูกปืนเคลือบพลาสติก 3. 626ZZ---สำหรับการเคลื่อนย้ายชิ้นส่วนประตูและหน้าต่าง และรอกประตูบานเลื่อน




●โครงสร้างพื้นฐานของแบริ่ง:






ตารางขนาดตลับลูกปืนเม็ดกลมร่องลึกแถวเดียว



ข้อมูลจำเพาะของตลับลูกปืนเม็ดกลมมิเนียเจอร์ซีรีส์ 6000
พิมพ์ มิติโดยรวม โหลดพื้นฐาน การจำกัดความเร็ว น้ำหนัก
d D B อาร์มิน (Cr) (คอร์) จาระบี น้ำมัน
มม เคเอ็น รอบต่อนาที กก
605 5 14 5 0.2 1.3 0.49 39000 46000 0.0035
606 6 17 6 0.3 1.95 0.74 35000 42000 0.0058
607 7 19 6 0.3 2.6 1.05 34000 40000 0.0076
608 8 22 7 0.3 3.3 1.35 32000 37000 0.01
609 9 24 7 0.3 3.4 1.45 31000 36000 0.016
6000 10 26 8 0.3 4.58 1.98 30000 36000 0.019
6001 12 28 8 0.3 5.1 2.38 27000 36000 0.022
6002 15 32 9 0.3 5.58 2.85 23000 28000 0.031
6003 17 35 10 0.3 6.00 3.25 20000 25000 0.04
6004 20 42 12 0.6 9.38 8.02 17000 21000 0.068
6005 25 47 12 0.6 10.0 5.85 15000 18000 0.078
6006 30 55 13 1 13.2 8.3 12000 15000 0.11
6007 35 62 14 1 16.2 10.5 11000 13000 0.148
6008 40 68 15 1 17.2 11.8 9500 12000 0.185
6009 45 75 16 1 21.0 14.8 8800 11000 0.23
6010 50 80 16 1 22.0 16.2 8300 10000 0.258
6011 55 90 18 1.1 28.1 21.2 7500 9000 0.39
6012 60 95 18 1.1 29.6 23.2 6700 8000

0.42















ข้อมูลจำเพาะของซีรีส์ 6200
พิมพ์ มิติโดยรวม โหลดพื้นฐาน การจำกัดความเร็ว น้ำหนัก
d D B อาร์มิน (Cr) (คอร์) จาระบี น้ำมัน
มม เคเอ็น รอบต่อนาที กก
625 5 16 5 0.3 1.45 0,74 32000 40000 0.005
626 6 19 6 0.3 2.34 0.885 34000 40000 0.008
627 7 22 7 0.3 3.35 1.40 32000 37000 0.019
628 8 24 8 0.3 4.00 1.59 31000 36000 0.016
629 9 26 8 0.3 4.45 1.95 30000 35000 0.019
6200 10 30 9 0.6 5.10 2.38 24000 30000 0.032
6201 12 32 10 0.6 6.82 3.05 22000 27000 0.035
6202 15 35 11 0.6 7.65 3.72 19000 24000 0.045
6203 17 40 12 0.6 9. 58 4. 78 17000 21000 0.064
6204 20 47 14 1 12.8 6.65 14000 18000 0.103
6205 25 52 15 1 14.0 7.88 12000 16000 0.127
6206 30 62 16 1.1 19.5 11.5 10000 13000 0.202
6207 35 72 17 1.1 25.5 15.2 9000 11000 0.288
6208 40 80 I8 1.1 29.5 18.0 8200 10000 0.368
6209 45 85 I9 1.1 31.5 20. 5 7600 9300 0.416
6210 50 90 20 1.1 35.0 23.2 7000 8600 0.463
6211 55 100 21 1.5 46.3 29.0 6300 7500 0.61
6212 60 110 22 1.5 47.5 32.5 6000 7000 0.78















ข้อมูลจำเพาะของซีรีส์ 6300
พิมพ์ มิติโดยรวม โหลดพื้นฐาน การจำกัดความเร็ว น้ำหนัก
d D B อาร์มิน (Cr) (คอร์) จาระบี น้ำมัน
มม เคเอ็น รอบต่อนาที กก
635 5 19 6 0.3 2.34 0.885 34000 40000 0.0080
6300 10 35 11 0.6 7.65 3.48 21000 26000 0.053
6301 12 37 12 1 9.72 5.08 19000 24000 0.061
6302 15 42 13 1 11.5 5.42 17000 20000 0.08
6303 17 47 14 1 13.5 6. 58 15000 18000 0.109
6304 20 52 15 1.1 15.8 7.88 13000 16000 0.142
6305 25 62 17 1.1 22.2 11.5 11000 14000 0.219
6306 30 72 19 1.1 27.0 15.2 9200 11000 0.349
6307 35 80 21 1.5 33.2 19.2 8400 10000 0.455
6308 40 90 23 1.5 40.8 24 7500 9000 0.639
6209 45 100 25 1.5 52.8 31.8 6700 8000 0.83
6310 50 110 27 2 61.8 37.9 6200 7300 1.082




ในฐานะหนึ่งในผู้ผลิตและซัพพลายเออร์ตลับลูกปืนเม็ดกลมร่องลึกแถวเดี่ยวที่เป็นมืออาชีพมากที่สุดในประเทศจีน เรามีผลิตภัณฑ์ที่มีคุณภาพและราคาต่ำ โปรดมั่นใจในการขายส่งตลับลูกปืนเม็ดกลมร่องลึกแถวเดียวราคาถูกที่ผลิตในประเทศจีนที่นี่และรับรายการราคาจากโรงงานของเรา ติดต่อเราเพื่อรับบริการที่กำหนดเอง
