ตลับลูกปืน UCP

หน้าหลัก/สินค้า/ แบริ่งบล็อคหมอน-แบริ่งทรงกลมพร้อมที่นั่ง/ตลับลูกปืน UCP
ประเภท

ตลับลูกปืน UCP คืออะไร





ประกอบด้วยลูกปืนทรงกลมด้านนอกและเบาะนั่งลูกปืนแบบหล่อ (หรือแผ่นเหล็ก) วงแหวนด้านในกว้างกว่าวงแหวนรอบนอก วงแหวนรอบนอกใช้การออกแบบทรงกลมที่ถูกตัดทอน ซึ่งสามารถทำงานร่วมกับพื้นผิวทรงกลมเว้าของเบาะนั่งตลับลูกปืนเพื่อให้มีการจัดตำแหน่งอัตโนมัติ- และยึดเข้ากับเพลาโดยใช้สกรูด้านบน ปลอกเยื้องศูนย์ หรือปลอกรัด ตลับลูกปืนมีโครงสร้างที่กะทัดรัดและการปิดผนึกที่สมบูรณ์แบบ และเหมาะสำหรับการลำเลียงเครื่องจักรและอุปกรณ์อื่นๆ ในด้านเหมืองแร่ โลหะวิทยา การเกษตร ฯลฯ





โครงสร้างและองค์ประกอบ





ประกอบด้วยลูกปืนทรงกลมด้านนอกพร้อมซีลทั้งสองด้านและเบาะลูกปืน โครงสร้างภายในคล้ายกับตลับลูกปืนเม็ดกลมร่องลึก แต่วงแหวนด้านในกว้างกว่าวงแหวนรอบนอก และพื้นผิวด้านนอกของวงแหวนรอบนอกเป็นรูปทรงกลมที่ถูกตัดทอน ซึ่งก่อให้เกิด-ฟังก์ชันการจัดตำแหน่งตัวเองกับพื้นผิวทรงกลมเว้าของเบาะนั่งตลับลูกปืน





พื้นที่ใช้งาน





1

การประยุกต์ในการทำเหมืองแร่

2

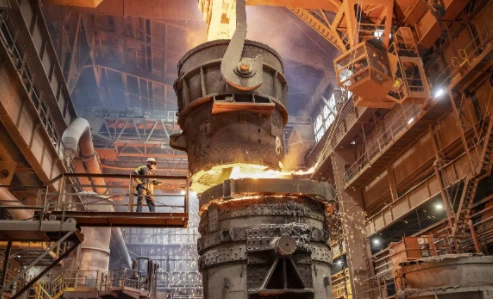

การประยุกต์ทางโลหะวิทยา



3

การใช้งานทางการเกษตร



4

การประยุกต์ใช้ในอุตสาหกรรมเคมี

5

การพิมพ์และการย้อมสีในสิ่งทอ



6

การใช้งานในเครื่องจักรระบบส่งกำลัง





มิติตลับลูกปืน uCP







                productcate-136-90                          productcate-152-101                           productcate-222-106                       productcate-79-111

ยูซีพี 2

หมายเลขหน่วย เส้นผ่านศูนย์กลางเพลา d ขนาด(มิลลิเมตร) สลักเกลียวที่ใช้แล้ว แบริ่งหมายเลข เลขที่บ้าน ที่อยู่อาศัย
น้ำหนัก (กก.)
(ใน) (มม.) h a e b S2 S1 g w t Z บี n (มม.) (ใน)
UCP201-8 1/2   30.2 127 95 38 19 13 14 62 2 31 31 12.7 M10 3/8 ยูซี201-8 P203 0.33
UCP202-9 9/16   ยูซี202-9
UCP202-10 5/8   ยูซี202-10
UCP203-11 11/16   ยูซี203-11
UCP201   12 UC20l
UCP202   15 ยูซี202
UCP203   17 ยูซี203
UCP204-12 3/4   33.3 127 95 38 19 13 14 65 2 51 31 12.7 M10 3/8 UC204-12 P204 0.46
UCP204   20 ยูซี204
UCP205-13 13/16   36.5 140 105 38 19 13 15 71 2 57 34.1 14.3 M10 3/8 ยูซี205-13 P205 0.6
UCP205-14 7/8   ยูซี205-14
UCP205-15 15/1 6   ยูซี205-15
ยูซีพี205-1 6 1   ยูซี205-16
UCP205   25 ยูซี203
UCP206-17 1-1/16   42.9 165 121 48 21 17 17 83 2 62 38.1 15.9 มล.4 1/2 ยูซี206-17 P206 0.97
UCP206-18 1-1/8   ยูซี206-18
UCP206-19 1-3/16   ยูซี206-19
UCP206-20 1-1/4   ยูซี206-20
UCP206   30 ยูซี206
UCP207-20 1-1/4   47.6 167 127 48 21 17 18 93 3 72 42.9 17.5 M14 1/2 ยูซี207-20 P207 1
UCP207-21 1-5/16   ยูซี207-21
UCP207-22 1-3/8   ยูซี207-22
UCP207-23 1-7/16   ยูซี207-23
UCP207   35 ยูซี207
UCP208-24 1-1/2   49.2 184 137 54 21 17 18 98 3 82 49.2 19 M14 1/2 ยูซี208-24 P208 1.3
UCP208-25 1-9/16   ยูซี208-25
UCP208   40 ยูซี208
UCP209-26 1-5/8   54 190 146 54 21 17 20 106 3 82 49.2 19 M14 1/2 ยูซี209-26 P209 1.4
UCP209-27 1-11/16   ยูซี209-27
UCP209-28 1-3/4   ยูซี209-28
UCP209   45 ยูซี209
UCP210-29 1-13/16   57.2 206 159 60 25 20 21 114 3 87 51.6 19 มล.6 5/8 UC2l0-29 P2l0 1.83
UCP210-30 1-7/8   UC2l0-30
UCP210-31 1-15/16   UC2l0-31
UCP210-32 2   UC210-32
UCP210   50 ยูซี210
UCP211-32 2   63.5 219 171 60 25 20 23 126 4 92 55.6 22.2 M 16 5/8 ยูซี211-32 P211 2.4
UCP211-33 2-1/16   ยูซี211-33
UCP211-34 2-1/8   ยูซี211-34
ยูซีพี211 -35 2-3/16   UC211-35
UCP211   55 ยูซี2 11
UCP212-36 2-1/4   69.8 241 184 70 25 20 25 138 4 I02 65.1 25.4 M16 5/8 ยูซี21 2-36 P212 2.8
UCP212-37 2-5/16   ยูซี212-37
UCP212-38 2-3/8   ยูซี212-38
UCP212-39 2-7/16   UC2 ล. 2-39
UCP212   60 ยูซี2 12
UCP213-40 2-1/2   76.2 265 203 70 29 25 27 151 4 107 65. 1 25.4 M20 3/4 UC213-40 P213 3.5
UCP213-41 2-9/16   UC213-41
UCP213   65 ยูซี213
UCP214-42 2-5/8   79.4 266 210 72 31 25 27 157     74.6 30.2 M20 3/4 UC214-42 P214 4.45
UCP214-43 2-11/16   ยูซี2 l4-43
UCP214-44 2-3/4   UC214-44
UCP214   70 ยูซี214
UCP213-45 2-13/16   82.6 275 217 74 31 25 28 163     77.8 33.3 M?0 3/4 UC215-45 P213 4.9
UCP215-46 2-7/8   UC215-46
UCP215-47 2-15/16   UC215-47
UCP215-48 3   ยูซี215-48
UCP215   75 ยูซี215
UCP216-50 3-1/8   88.9 292 232 78 31 25 30 175     82.6 33.3 M20 3/4 UC216-50 P2l6 5.8
UCP216   80 ยูซี216
UCP217-52 3-1/4   95.2 310 247 83 31 25 32 187     85.7 34. I IVT20 3/4 UC217-12 P217 6.9
UCP217   85 ยูซี217
UCP218-56 3-1/2   101.6 327 262 88 33 27 33 200     96 39.7 M22 7/8 ยูซี218-56 P218 8. 1
UCP218   90 ยูซี218



                                            productcate-220-140                                                  productcate-94-145
ยูซีพี 3
หมายเลขหน่วย เส้นผ่านศูนย์กลางเพลา d ขนาด(มิลลิเมตร) สลักเกลียวที่ใช้แล้ว

แบริ่ง

เลขที่

 ที่อยู่อาศัย
เลขที่		 น้ำหนักที่อยู่อาศัย
(กก.)
(ใน) (มม.) h a e b s2 s1 g w บี n (มม.) (ใน)
UCP305-14 7/8   45 175 132 45 20 17 15 85 38 15 M14 1/2 ยูซี305-14 P305 0.9
UCP305-15 15/16   ยูซี305-15
UCP305-16 1   ยูซี303-16
UCP305   25 ยูซี305
UCP306-18 1-1/8   50 180 140 50 20 17 18 95 43 17 M14 1/2 ยูซี306-18 P306 1.1
UCP306-19 1-3/16   ยูซี306-19
UCP306   30 ยูซี306
UCP307-20 1-1/4   56 210 160 56 25 17 20 106 48 19 M14 1/2 ยูซี307-20 P307 1.95
UCP307-21 1-5/16   UC307-11
UCP307-22 1-3/8   ยูซี307-12
UCP307-23 1-7/16   UC307-23
UCP307   35 ยูซี307
UCP308-24 1-1/2   60 220 170 60 27 17 22 116 52 19 M14 1/2 ยูซี308-14 P308 2.2
UCP308-25 1-9/16   ยูซี308-23
UCP308   40 ยูซี308
UCP309-26 1-5/8   67 245 190 67 30 20 24 129 57 22 M16 5/8 ยูซี309-16 P309 3.3
UCP309-27 1-11/16   ยูซี309-27
UCP309-28 1-3/4   ยูซี309-28
UCP309   45 ยูซี309
UCP310-30 1-7/8   75 275 212 75 35 20 27 143 61 22 M16 5/8 UC310-30 P310 4.8
UCP310-31 1-15/16   UC310-31
UCP310   S0 UC310
UCP311-32 2   80 310 236 80 38 20 30 154 66 25 M16 5/8 ยูซี311-32 P311 5.3
UCP311-34 2-1/8   ยูซี311-34
UCP311-35 2-3/16   UC311-33
UCP311   55 UC31I
UCP312-36 2-1/4   85 330 2f0 83 38 25 32 165 71 26 M20 3/4 ยูซี312-36 P3l2 6.3
UCP312-38 2-3/8   ยูซี312-38
UCP312-39 2-7/16   UC312-39
UCP312   60 UC312
UCP313-40 2-1/2   90 340 260 90 38 25 33 176 75 30 M20 3/4 UC313-40 P3l 3 8
UCP313   65 ยูซี313
UCP314-44 2-3/4   95 360 280 90 40 27 35 187 78 33 M22 7/8 UC314-44 P314 8.3
UCP314   70 ยูซี314
UCP315-48 3   100 380 290 100 40 27 35 198 82 32 M22 7/8 ไอซี315-48 P315 9.5
UCP3I5   75 ยูซี315
UCP316-50 3-1/8   106 400 300 110 40 27 40 210 86 34 M22 7/8 CU316-50 P316 12.5
UCP316   80 ยูซี315
UCP317-52 3-1/4   112 420 320 110 45 33 40 220 96 40 M27 1 UC317-52 P317 14.5
UCP317   85 UC317
UCP318-56 3-1/2   118 430 330 110 45 33 45 235 96 40 M27 1 ยูซี318-56 P318 20.4
UCP318   90 ยูซี318
UCP319-60 3-3/4   125 470 360 120 50 36 45 250 103 41 M30 1-1/8 ยูซี319-60 P319 22.3
UCP319   95 UC319
UCP320-64 4   140 490 380 120 50 36 50 275 108 42 M30 1-1/8 UC320-64 P320 25
UCP320   100 UC320
UCP321   105 140 490 380 120 50 3ó 50 280 ไอยู 44 M30 1-1/6 UC320 P32l 24
UCP322   110 130 520 400 140 55 40 55 300 117 4ó M33 1-1/1 UC322 P322 27.5
UCP324   120 160 570 450 140 55 40 63 320 126 51 M33 1-1/4 UC324 P324 32.3
UCP326   130 180 600 480 140 55 40 75 355 135 54 M33 1-1/4 ยูซี326 P326 41
UCP328   140 200 620 500 140 55 40 75 390 145 59 M33 1-1/4 UC328 P328 50


ในฐานะหนึ่งในผู้ผลิตและซัพพลายเออร์ตลับลูกปืน ucp มืออาชีพมากที่สุดในประเทศจีน เรามีผลิตภัณฑ์ที่มีคุณภาพและราคาต่ำ โปรดมั่นใจในการขายส่งตลับลูกปืน ucp ราคาถูกที่ผลิตในประเทศจีนที่นี่และรับรายการราคาจากโรงงานของเรา ติดต่อเราเพื่อรับบริการที่กำหนดเอง
